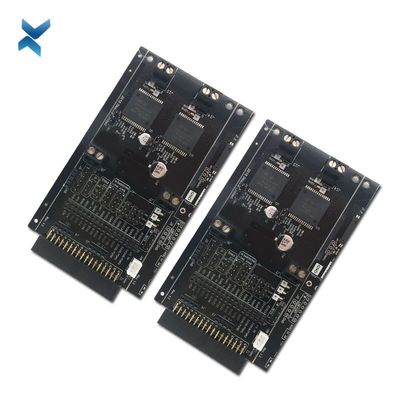

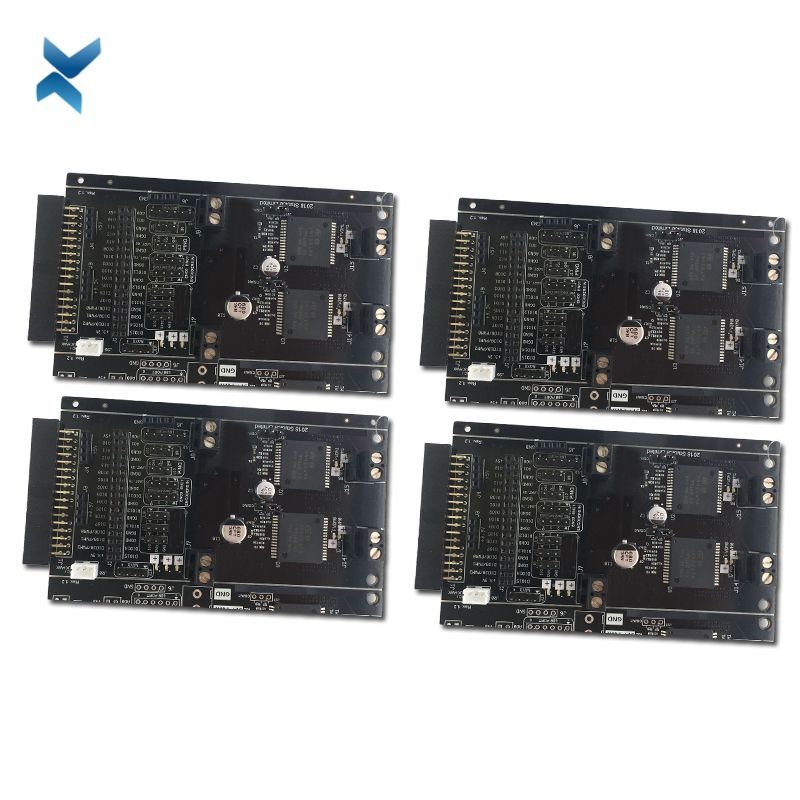

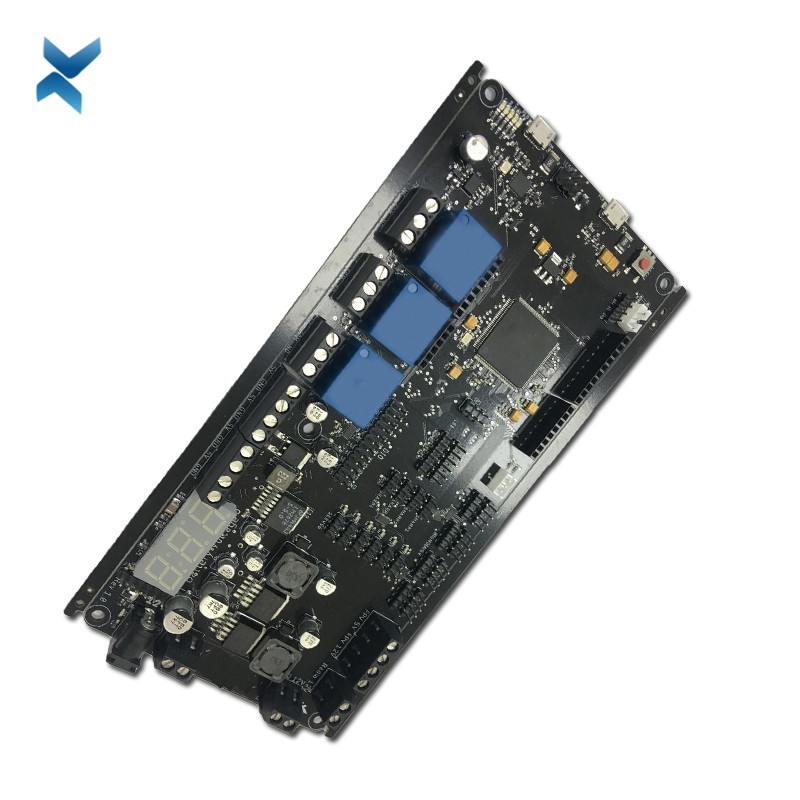

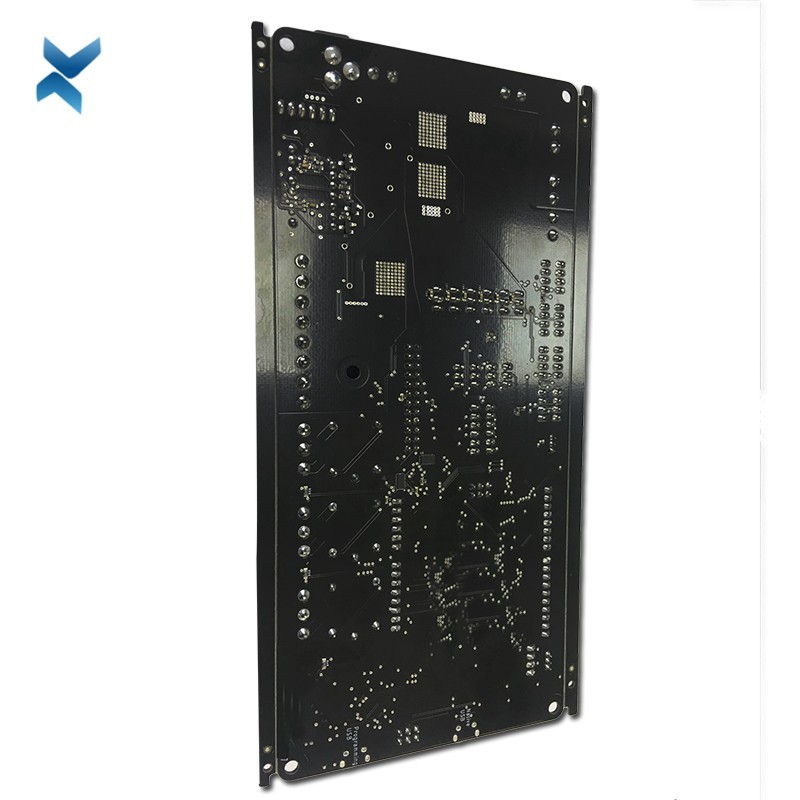

แผงวงจรหลายชั้น PCBA PCB Assembly สำหรับบอร์ดอิเล็กทรอนิกส์

โรงงาน PCB แผงวงจรพิมพ์ PCBA Custom Multilayer All PCB ขายการออกแบบประกอบและการผลิต

ส่วนที่ 1: PCBA คืออะไร
การประกอบแผงวงจรพิมพ์เป็นคำที่หมายถึงแผงวงจรที่ประกอบด้วยชิ้นส่วนอิเล็กทรอนิกส์ เช่น ตัวเก็บประจุ ตัวต้านทาน และ IC (วงจรรวม)PCBA สามารถเป็นผลิตภัณฑ์กึ่งอะไรก็ได้ตั้งแต่ไฟ LED ไปจนถึงรถบรรทุกอิเล็กทรอนิกส์การรวม PCBAs เป็นระบบของผลิตภัณฑ์ไฟฟ้าที่ซับซ้อนเมื่อ PCBA ได้รับการติดตั้งพร้อมเปลือกหุ้ม พวกมันจะกลายเป็นกล่องประกอบหรือผลิตภัณฑ์ขั้นสุดท้าย

เพื่อให้แน่ใจว่าการเชื่อมต่อทำงานได้อย่างเหมาะสม มีการเชื่อมหรือใส่วัสดุต่างๆ ลงในแผงวงจรเปล่าและตรวจสอบเพื่อทดสอบประสิทธิภาพ
PCB เปล่าประกอบด้วยแผ่นที่ขึ้นรูปด้วยวัสดุฉนวน ฟอยล์ทองแดง และการเคลือบเพื่อป้องกันทองแดงจากการกัดกร่อนในขณะที่ PCBA ติดตั้งกับชิ้นส่วนอิเล็กทรอนิกส์ที่ประกอบแล้วทั้งหมด
ปัจจุบัน ส่วนประกอบเกือบทั้งหมดสามารถติดตั้งบนพื้นผิวแผงวงจรได้เทคโนโลยีรูทะลุยังคงใช้อยู่แต่ในการประกอบ PCB น้อยลงเรื่อยๆ
ส่วนที่ 2: วิธีรับ PCBA แบบกำหนดเอง
ในส่วนนี้ เราจะดูวิธีสร้าง PCBA แบบกำหนดเอง
ขั้นตอนที่ 1.ขั้นตอนแรกในการออกแบบ PCB แบบกำหนดเองคือการสร้างมุมมองแผนผัง
ส่วนประกอบที่จำเป็นวางอยู่บนผืนผ้าใบและหมุดเชื่อมต่อด้วยเส้นที่แสดงถึงการเชื่อมต่อทางไฟฟ้าส่วนประกอบมักจะนำมาจากไลบรารีส่วนประกอบซึ่งเป็นส่วนหนึ่งของซอฟต์แวร์การออกแบบ
ส่วนประกอบเดียวกันอาจมีหลายรูปแบบขึ้นอยู่กับประเภทของบรรจุภัณฑ์ที่ใช้ เช่น บรรจุภัณฑ์แบบอินไลน์คู่หรือชิปที่ติดตั้งบนพื้นผิวแพ็คเกจอาจดูเหมือนกันในมุมมองแผนผัง แต่จะแตกต่างกันมากในมุมมองเลย์เอาต์ซึ่งบอร์ดได้รับการออกแบบจริง
นอกเหนือจากส่วนประกอบและการเชื่อมต่อทางไฟฟ้าแล้ว ยังจำเป็นต้องมีสัญญาณไฟและสายดินด้วยนอกจากนี้ ต้องวางคอนเน็กเตอร์ไว้บน PCB เพื่อสร้างที่สำหรับจ่ายไฟและกราวด์บอร์ดจำเป็นต้องเชื่อมต่อกับอุปกรณ์ภายนอก เช่น โพเทนชิออมิเตอร์และไฟ LED เป็นต้น
